電子半導體行業超純水的水質標準是多少？生產和清洗半導體、芯片、電子產品的時候，都需要使用到電阻率為18兆歐以上的超純水，這樣的超純水幾乎不導電，不會影響電子產品的性能，同時水中幾乎不含金屬離子，不會對複雜芯片表麵造成劃痕或者不可逆的影響。為此超純水設備已經成為電子半導體企業的基礎配置設施。

電子半導體行業作為高新技術產業的一種，得到了國家方麵的大力扶持。都說科技是第一生產力，在複雜芯片、半導體材料等高精尖技術的發展之中，超純水設備起到了很大的助力作用。

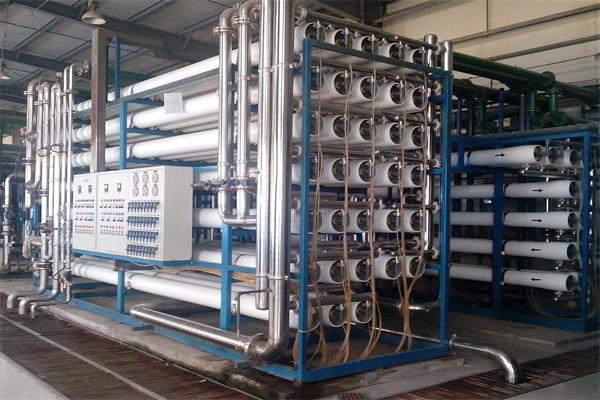

那麽電子半導體行業的超純水是如何製取的呢？接下來我為大家介紹一下電子半導體行業超純水設備的工藝流程：

原水箱——原水泵——多介質過濾器——活性炭過濾器——阻垢加藥裝置——保安過濾器——一級高壓泵——一級反滲透——二級高壓泵——二級反滲透——edi裝置——拋光混床工藝

當然，以上工藝流程隻是製取電子半導體行業超純水時的一個大概工藝，具體的工藝可能存在諸多需要注意的細節，比如紫外線殺菌器、純水箱等，如果您想要拿到完整的、細節的電子半導體行業超純水設備工藝流程，可以谘詢君浩環保集團，我們將為您提供一份詳盡的電子半導體超純水處理解決方案及報價單，趕快撥打電話151-2956-9910吧！
